SMS-контроль температуры в доме и исправности котла

Дистанционный контроль температуры и исправности котла для удаленных коттеджей, дач с автономным отоплением. Простое решение актуальной задачи с помощью беспроводных температурных датчиков Астра-3731 и прибора Астра-712 Pro (начиная с версии 3_0).

Информация с оборудования доставляется на сотовый телефон собственника в виде SMS или голосовых сообщений.

Особенности предлагаемого решения:

  • Быстрота монтажа.
  • Отсутствие проводов.
  • Для котлов с релейным выходом типа "сухой контакт", размыкающимся при сбоях в работе котла.
  • Возможность расширения функций системы, добавляя дополнительные типы датчиков (дыма, движения, открытия двери и окна, утечки воды и др.).

Позволяет решить задачи:

  1. Предотвратить последствия аварии системы отопления
    • При чрезмерно высокой или низкой температуре вероятна неисправность оборудования. По достижению критических порогов температуры отправляются SMS. Значения порогов задаются в настройках прибора Астра-712 Pro.
    • При сбоях в работе котла, таких как:
      • срыв пламени,
      • отсутствие зажигания,
      • отсутствие циркуляции воды,
      • отсутствие тяги,
      • перегрев котла,
      • низкое входное давление газа,
      отправляется SMS собственнику.
  2. Знать текущую температуру в помещении
    По запросу пользователя SMS-командой.

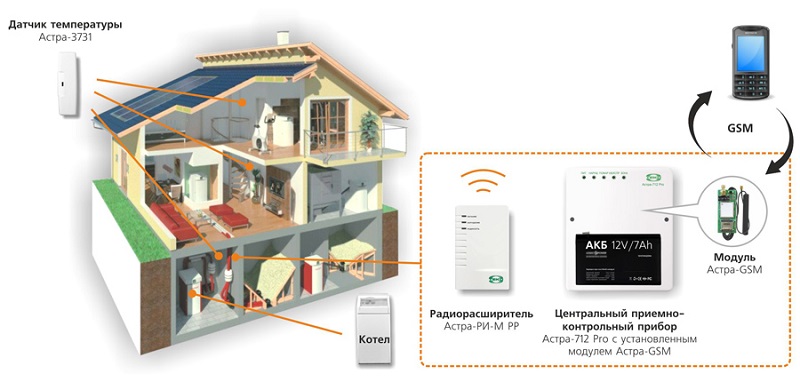

Схема подключения

В схеме приведен вариант схемотехнического решения на примере распространенных серий котлов Vaillant_atmotec-turbotec. Контроль за возможными сбоями в работе котла обеспечивается применением в составе оборудования котла многофункционального модуля «2 из 7» с соответствующими предустановками для «реле 2».

Контроль замкнутого состояния реле ведется с помощью проводного шлейфа сигнализации прибора Астра-712 Pro.
Размыкания реле будут происходить при следующих событиях:

  • при нарушении распознавания пламени горелки,
  • при отключении котла на сбой,
  • при отрицательном результате проверки на противоречивость во время блокировки вентилятора защитой от замерзания.

Спецификация оборудования*

Наименование Описание Количество
Астра-712 Pro Прибор приемно-контрольный охранно-пожарный 1
Астра-GSM Модуль GSM. Устанавливается в корпус Астра-712 Pro. Обеспечивает передачу SMS и речевых сообщений на 8 номеров пользователей 1
Астра-РИ-М РР Радиорасширитель 1
Астра-3731 Извещатель температурный радиоканальный 3**
Аккумулятор 12В, 7А/ч 1

* Комплект оборудования может быть изменен или дополнен в соответствии с пожеланием заказчика.
** Количество извещателей выбирается в зависимости от числа контролируемых помещений.
