SMS-контроль температуры в доме и управление котлом

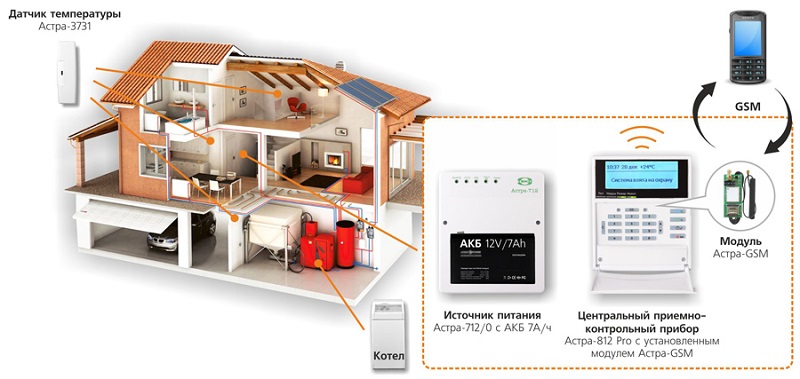

Дистанционный контроль температуры и управление котлом для удаленных коттеджей, дач с автономным отоплением. Простое решение актуальной задачи с помощью беспроводных температурных датчиков Астра-3731 и прибора Астра-812 Pro (начиная с версии 3_0).

Информация с оборудования доставляется на сотовый телефон собственника в виде SMS или голосовых сообщений.
SMS-командами собственник может включить/выключить контроль температуры и управлять температурными режимами.

Особенности предлагаемого решения:

  • Быстрота монтажа.
  • Отсутствие проводов.
  • Решение для распространенных серий котлов.
  • Возможность расширения функций системы, добавляя дополнительные типы датчиков (дыма, движения, открытия двери и окна, утечки воды и др.).

Позволяет решить задачи:

  1. Поддерживать заданную температуру в помещениях
    • Автоматическое управление котлом по порогу поддержания температуры. Значения порогов задаются в настройках прибора Астра-812 Pro.
    • Установка значения поддерживаемой температуры с помощью SMS-команды.
    • Дистанционное переключение предустановленных режимов (например, "дома"-"не дома") с помощью SMS-команды.
  2. Знать текущую температуру в помещении
    • По запросу пользователя SMS-командой.
    • Отображение на дисплее прибора Астра-812 Pro.
  3. Предотвратить последствия аварии системы отопления
    • При чрезмерно высокой или низкой температуре вероятна неисправность оборудования. По достижению критических порогов температуры отправляются SMS. Значения порогов задаются в настройках прибора Астра-812 Pro.

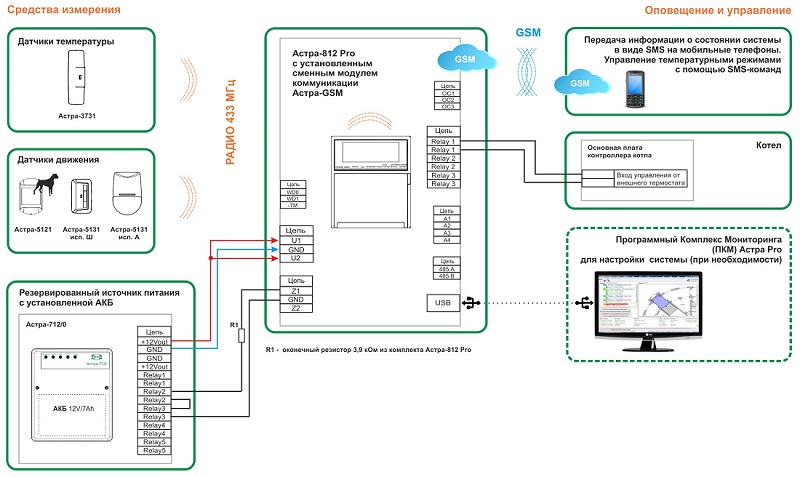

Схема подключения


В схеме приведен вариант схемотехнического решения на примере распространенных серий котлов.

Применяемый котел должен иметь возможность теплового управления с помощью подключения внешнего комнатного термостата.
Вместо весьма дорогостоящего устройства-термостата в решении предлагается использовать функцию контроля температуры окружающего воздуха специальными беспроводными температурными датчиками Астра-3731. Для контроля высоких температур (до +125 °С) к Астра-3731 можно подключить внешний датчик температуры DS 18В20 (не входит в комплект поставки).

В решении можно использовать беспроводные датчики охранной сигнализации Астра-5131 исп. А, Б и Ш, Астра-5121, Астра-7 исп. РК, Астра-8 исп. РК, имеющие функцию температурного контроля (до +50 °С) .

В основных настройках котла должно быть установлено до 80% мощности. Котел должен быть переведен в режим включения нагрева при замыкании управляющих контактов внешнего термостата и работать в режиме «Запроса тепла» от внешнего регулятора или термостата.

Управление котлом осуществляется сильноточным релейным выходом Relay 1 прибора Астра-812 Pro при переходе контролируемой температуры среды через предустановленные пороги. Можно задействовать для управления несколько зон контроля со своими размещенными в них извещателями и индивидуальными для них предустановками температуры.

Обеспечивается дистанционное управление котлом по GSM-каналу связи с возможностью переключения предустановленных режимов контроля.

Спецификация оборудования*

Наименование Описание Количество
Астра-812 Pro Прибор приемно-контрольный охранно-пожарный 1
Астра-GSM Модуль GSM. Устанавливается в корпус Астра-712 Pro. Обеспечивает передачу SMS и речевых сообщений на 8 номеров пользователей 1
Астра-3731 Извещатель температурный радиоканальный 3**
Аккумулятор 12В, 7А/ч 1

* Комплект оборудования может быть изменен или дополнен в соответствии с пожеланием заказчика.
** Количество извещателей выбирается в зависимости от числа контролируемых помещений.
